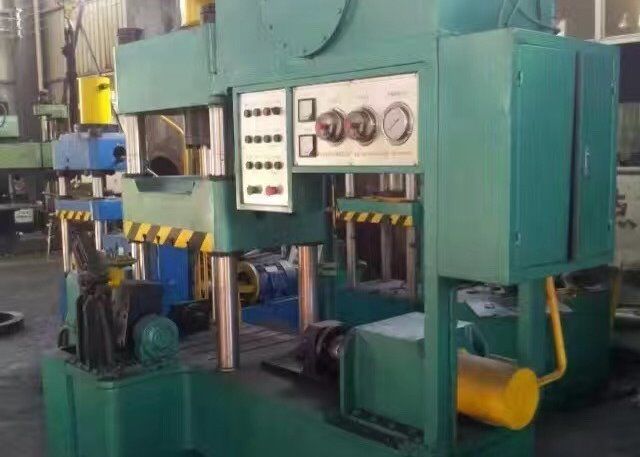

20mm Lucency крася машину деформирования в холодном состоянии локтя 11kw

Параметры продукта:

I. содержание работы поставщика

1. Дизайн и изготовлять.

2. Установка.

3, отлаживающ.

Во-вторых, представление

1. Использованный для холодной прессформы нажима локтя нержавеющей стали.

2. Давление деятельности Rated масла 25Mpa.The экспириментально давление цилиндра масла 31.5MPa

3. Главное давление цилиндра 63T и эффективный ход 500mm (диаметр цилиндра внутренний 180mm).

4. Бортовое давление цилиндра 50T, (диаметр цилиндра внутренний 160mm) эффективный ход 600mm.

5. Локоть формируя диаметр 20-60 ряда.

6, сила 11KW мотора.

7, дорн реверсирования 90° demoulding

8, условия окружающей среды холодной машины нажима: температура окружающей среды 5-38 градусов, относительная влажность ≤82%, ввод напряжения трехфазного четырехпроводного 380V (- 12%-- +15%), частота рабочего временени 50Hz±2%.The может быть 24 часа в сутки непрерывной работой, воздух свободно от въедливых средств массовой информации, оборудование необходимо эксплуатировать в мастерской, там достаточный космос.

9, используя масло анти--носки YB-N46 гидравлическое.

3, стандарт цилиндра

1. Изготовление цилиндра масла соответствует стандартам JB/T10205-2000 и JB/T15622-2005.

2. Цилиндр сталь 45#, внутренний поверхностный финиш Ra0.3, плунжерный шток безшовная трубка 45#, поверхность покрывает хромом покрытый, отполированный после плакировки, никакие прямые линии, спиральные линии, финиш Ra0.4.

3. Другие части цилиндра сделаны вковок 45# для обеспечения механических свойств.

4. Рукав проводника поршеня главного цилиндра принимает медный рукав, все уплотнения принимают стандартные серии приоритета, и основное уплотнение масла импортировано от Австрии ACO.

5. Прежде чем будет проверено собрание цилиндра, гладкости, твердости, соответствуя размера и других деталей цилиндра и плунжерного штока, и будет проверено качество вковок и уплотнений. Части используемые в собрании цилиндра соотвествуют, и тест давления будет унесен после собрания цилиндра.

4, хозяин,

1. Основная структура структура 3-луча и 4-столбца. Оборудование включает верхний луч, ближний свет фар, слайдер, столбец связи, гайку, цилиндр и обратные материальные прибор, etc. 3 луча сварены со стальными пластинами Q235-A высококачественными. Провод пользы 16Mo высококачественный сваривая для обеспечения прочности. Все структурные части подвергаются механической обработке машиной численного контроля для обеспечения точности.

2. Высота максимального открытия слайдера: 700mm.

3, эффективный размер таблицы работы: вокруг 500mm- спереди и сзади 550mm (исключая бортовой части цилиндра)

4. Главный цилиндр масла установленный на горизонтальную линию оси верхнего луча. Плунжерный шток цилиндра масла соединен со слайдером через возмещая фланец. Бортовой поршень цилиндра управляет верхним баром для того чтобы двинуть вдоль скольжения.

5, размеры оборудования: 1700mm*800mm*2200mm

5, станция гидронасоса

1. Максимальное давление работы гидравлической системы 25Mpa, и экспириментально давление 31.5Mpa.

2, внутренняя и внешняя поверхность из масляного бака для антиржавейной обработки, установленного в фильтр масляного бака, уровень набора жидкостный, дисплей температуры масла.

3, вся гидравлическая система необходимо очистить перед деятельностью теста впрыски масла.

4. Насосная конструирована как интегрированное соединение для уменьшения пунктов утечки. Масляный насос принимает ручной переменный аксиальнопоршневой насос с регулируемой подачей, максимальным внутренним давлением 31.5Mpa и давление обслуживания системы 25Mpa.The имеет перегрузить переполнение, регулировку подачи, контроль времени, самодиагностирование PLC и другие функции.

5. Насосная установлена на верхнюю платформу оборудования, которое может эффектно уменьшить длину трубопровода и уменьшить пункт утечки масла и сохранить космос.

6, функция PLC

1, управление PLC, одна ключевая прессформа. Положите трубу в прессформу и отожмите кнопку начала автоматического для нажатия системы и для того чтобы принять вне законченный продукт.

3, автоматические и ручная операция можно преобразовать, в прессформе очень удобная отладка.

4. Давление гидравлической системы может быть набором эффективной для защиты повреждения причиненного ошибкой деятельности оборудования.

5. Весь контроль сконцентрирован на одном работая шкафе, экране касания, моторе бежать, полном стопе и жидкостном заполненном начале насоса и остановить дисплей государства.

6. Электрические детали: PLC принимает PLC Мицубиси, и другие компоненты принимают Schneider и Chint.

VII. установка оборудования

1. Поставщик направит установку и покупатель активно объединит.

2. Поставщик обеспечит чертежи основного оборудования, и Demander построит согласно чертежам. Поставщик будет ответственен за направлять конструкцию.

4. Demander ответственен за устанавливать шнур питания на положение определенное поставщиком.

VIII. отладка оборудования

1. После того как Demander соотвествует поручая условия, поставщик выполнит поручая работу оборудования с энергичным сотрудничеством Demander.

2. Покупатель обеспечит материалы отлаживать, гидравлическое масло 46#, электропитание, etc.

3. Поставщик будет ответственен за разрешать недостаток причиненный оборудованием во время поручать.

IX. принятие оборудования

1. Не позднее 5 рабочих дней после завершения отладки и нормального функционирования оборудования, Demander проводит приемочный контроль в соответствии с обеспечениями технического согласования.

2. Обе партии подпишут на листе принятия для подтверждения после того как оборудование будет принято.

Гарантия X. Оборудования

1. В случае отказа оборудования не позднее один год от даты подписания для приемочного контроля, поставщик будет ответственен за обслуживание и обеспечит запасные части бесплатно (за исключением ошибки деятельности).

2. Обслуживание продолжительности жизни оборудования. После периода гарантии, если недостаток, то поставщик будет поддерживать его бесплатно, но покупатель ответственен за цену запасных частей и технического персонала, и поставщик обеспечит технический персонал бесплатно.
