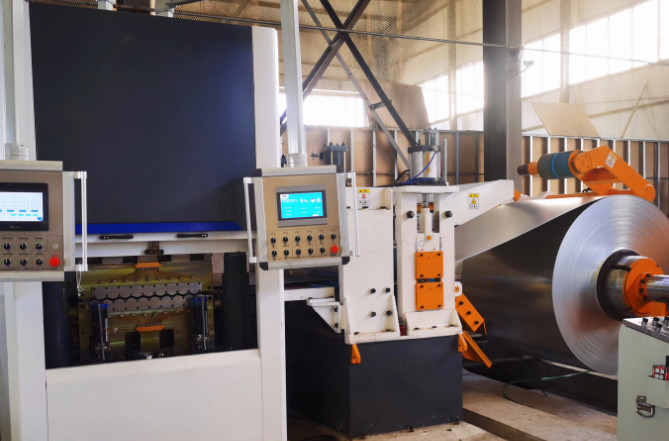

Высокоточная линия поперечной резки и станок для резки в размер Tengdi Machinery
Обзор продукции: Высококачественные решения для резки металла
Tengdi Machinery предлагает высокопроизводительные линии поперечной резки и станки для резки в размер для обработки металлических рулонов. Наше оборудование обеспечивает исключительную точность резки (±0,15 мм) и высокую скорость резки (до 100 м/мин), что делает его идеальным для автомобилестроения, производства бытовой техники, производства скобяных изделий и металлургической промышленности.
Станок для резки в размер: Определение, функции и категории
Станок для резки в размер обрабатывает металлические рулоны путем разматывания, выравнивания и резки на заданные длины с последующей укладкой. Он преобразует непрерывные металлические рулоны в пригодные плоские материалы для производства.
Основные функции и компоненты
- Основные компоненты:Размотчик, прижим и выравниватель, измеритель, режущий станок, штабелер
- Вспомогательные компоненты:Податчик, устройство бокового направления, механизм перехода, конвейер
Категории оборудования
По металлическому материалу:
- Станок для резки в размер из нержавеющей стали
- Станок для резки в размер из кремнистой стали
- Станок для резки в размер из холоднокатаной/горячекатаной стали
По режиму электронного управления:
- Пневматическая линия резки в размер (средняя точность)
- Линия резки в размер с ЧПУ (числовым программным управлением) (высокая точность)
Подробные технические параметры
| Модель |
Диапазон толщины (мм) |
Диапазон ширины (мм) |
Длина резки (мм) |
Точность резки (мм) |
Количество роликов |
Диаметр ролика (мм) |
| 3*1600 |
0,3-3 |
1600 |
300-4000 |
±0,5 |
15 |
Ф85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
±0,5 |
15 |
Ф140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
±1 |
13 |
Ф155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
±1 |
13 |
Ф160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
±1 |
11 |
Ф180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
±1 |
11 |
Ф200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
±1 |
9 |
Ф230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
±1 |
9 |
Ф260 |
Стандартный рабочий процесс станка для резки в размер
1. Подъемник рулонов: Поднимает и перемещает металлические рулоны к гидравлическому размотчику
2. Гидравлический размотчик: Разматывает металлический рулон с контролируемой скоростью
3. Прижимной ролик: Стабилизирует размотанный лист
4. Прижимной ролик и предварительный выравниватель: Поддерживает натяжение и выполняет предварительное выравнивание
5. Петлевой мост: Буферизует разницу скоростей между станциями
6. Боковой направляющий ролик: Удерживает лист по центру
7. Основной выравнивающий станок: Выполняет точное выравнивание
8. Устройство кодирования и измерения: Точно измеряет длину листа
9. Ножницы: Режет лист на заданную длину
10. Конвейер: Переносит разрезанный лист
11. Гидравлическая подъемная платформа: Регулирует высоту для штабелирования
12. Штабелер с устройством обдува: Аккуратно укладывает листы
13. Тележка для выгрузки: Транспортирует готовые листы
Преимущества сотрудничества с Tengdi Machinery
- Индивидуальные решения: Настройка параметров оборудования для конкретных потребностей
- Опыт и гарантия качества: Квалифицированные специалисты обеспечивают высокие стандарты
- Универсальное применение: Подходит для различных отраслей промышленности и металлических материалов
- Послепродажная поддержка: Комплексное послепродажное обслуживание, включая обучение и технические консультации
