Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Отливка, нержавеющая сталь, латунь, литое железо, дуктильный утюг | Средства массовой информации: | Масло |
|---|---|---|---|
| Стандартный или нештатный: | Стандарт | Название продукта: | 4 дюйма |
| Стандарт: | DIN | Соединение: | Служит фланцем соединение, гаечная резьба |
| Модель: | Модель | Гаван размер: | DN15mm-DN1000mm |
| Высокий свет: | 50mm служить фланцем запорная заслонка,запорная заслонка шума 3352 служить фланцем,промышленные модулирующие лампы pn16 |
||
ANSI выкованный фланцом запорной заслонки a105n API6D
| Стандарт |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Сверлить фланца согласно DIN2501, BS4504 и ANSI B16.1 PN10, PN16, PN25 |

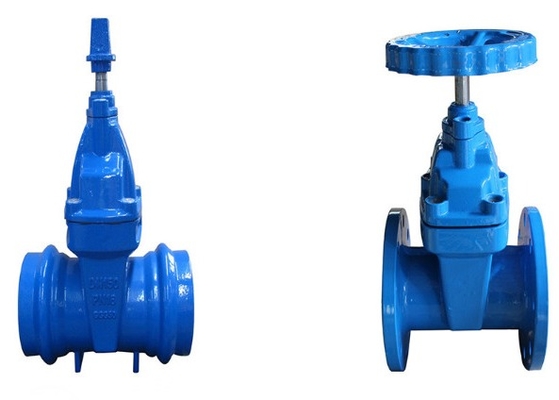

| Тип | Служить фланцем конец, Socked конец, механический совместный, не поднимая стержень/поднимая стержень |
| Материал |
Тело: Дуктильный утюг GGG40/50 или бросание IronGG25 Клин: Дуктильный утюг GGG40/50+EPDM/NBR или усаженный металл Стержень: нержавеющая сталь 2Cr13, SS304, SS316 Болт и гайки: Сталь углерода с покрытым цинком или SS304,316 |
| Покрытие | Внутренний и внешний с покрытием скрепленным сплавливанием эпоксидной смолы min250μm |
Применения
Этот клапан широко приложил в жидкостных трубах для открытия или заключительной отладки в таких воде, удалении бытовых отходов, электричестве, трубе energetics, химикате, доставке, источниках энергии etc.
Фланец выковал описание запорной заслонки wcb:
- Дизайн и изготовляя стандарты, в соответствии с: ASME B16.34, API6D;
- Длина структуры согласно: ASME B16.10;
- Размер конца фланца согласно: ASME B16.5
- Размер нарезанного конца в соответствии с: ANSI B1.20.1;
- Размер торцевой поверхности в соответствии с: ANSI B16.25
- Размер гнезда в соответствии с: ANSI B16.11
- Осмотр и испытывать в соответствии с: API598
- Опционный материал поверхности для заклеивания: 13 код карбида STL легированной стали cr (кода h) (y) может выбрать другие особенные герметизируя материалы согласно требованию к клиента.
- Главный альтернативный материал:
Класс углерода стальной: WCB, WCC, A105, etc
Класс: нержавеющая сталь 304 316 304 l, 316 l, CF8, CF8M, CF3, CF3M, CF8C и двухшпиндельная нержавеющая сталь, etc.
Класс: низкотемпературные стальные LF2, LCC, LCB, etc
Типы молибдена Chrome стальные: WC5 WC6, WC9, C5, etc
| DN | L | D | D1 | D2 | b | f | n-d | H | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
