Подробная информация о продукте:
|
Номер модели: | TD140 | Максимальный диаметр трубы: | 51-140 мм |
---|---|---|---|
Максимальная толщина: | 10,1-6,0 мм | Конфигурация: | Всеобъемлющая схема настройки оборудования |
Служба: | Пожизненное обслуживание | Цвет: | Зеленый |
Выделить: | Производственная линия трубной мельницы 51-140 мм,Производственная линия TD 140,Полностью автоматизированная линия производства трубной мельницы |

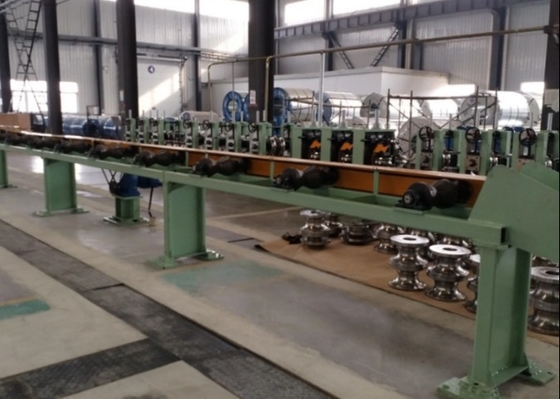

140 ERW Тюбная мельница
Высокочастотные прямые сварные трубы ERW 140 предназначены для производства цилиндрических труб диаметром от 51 мм до 140 мм.с толщиной стенки от 1.1 мм до 6.0 мм, а также квадратные трубы размером от 40*40 до 110*110 и прямоугольные трубы размером от 30*50 до 100*120.
Тип | Производственная линия сварки стальных труб твердого состояния HF | Скорость линии | ≤ 80 м/мин |
Круглые трубы | Φ51-Φ140 мм | Толщина круглой трубы | 1.1 - 6.0 мм |
Размер квадратной трубы | 40*40-110*110 мм | Толщина квадратной трубы | 1.1 - 6.0 мм |
прямоугольная трубка | 30*50-100*120 мм | Толщина прямоугольной трубы | 1.1 - 6.0 мм |
Материал труб | Углеродистая сталь/Гальванизированная сталь | Способ формирования | Круглая труба в квадратную трубу, система быстрой смены |
140 Процесс производства трубной мельницы

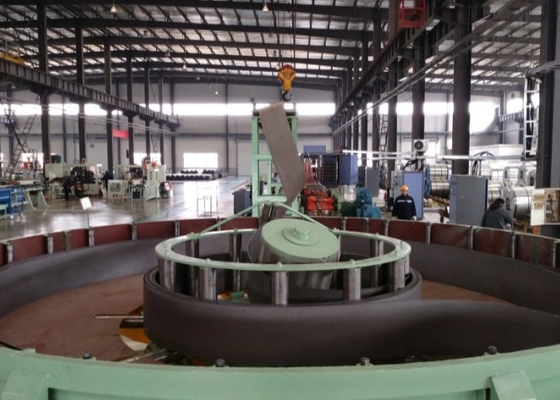

1- Направление и предварительная обработка: этот этап включает загрузку сырья (обычно стальных катушек) на машину и проведение необходимой предварительной обработки,например, проверка размера и качества стальных катушек..
2Уровнение и резка: на этом этапе стальные катушки уровняются и разрезаются на стальные полоски соответствующего размера в соответствии с потребностями для последующего процесса сварки.

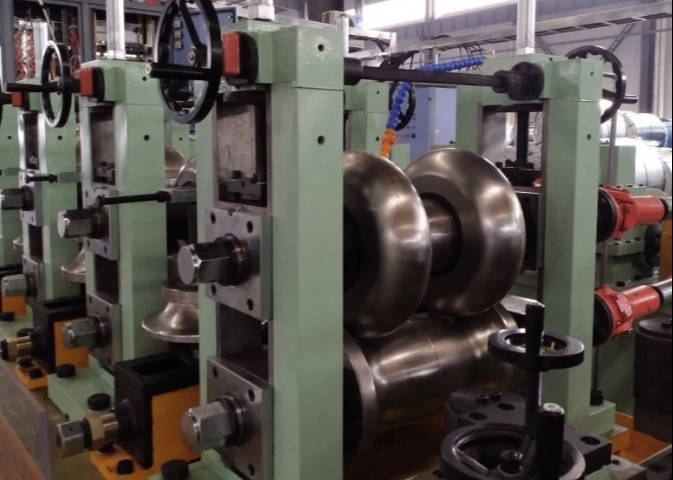

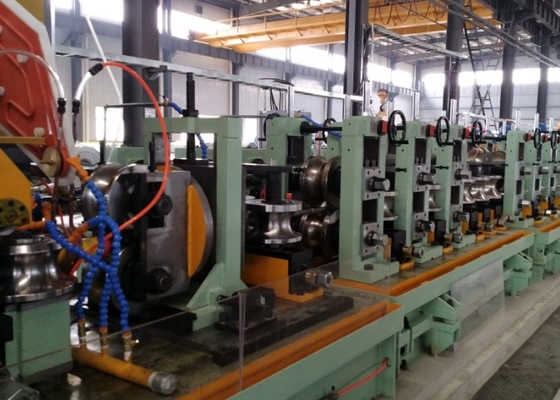

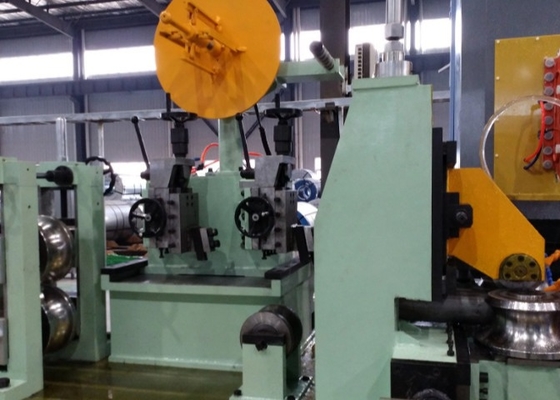

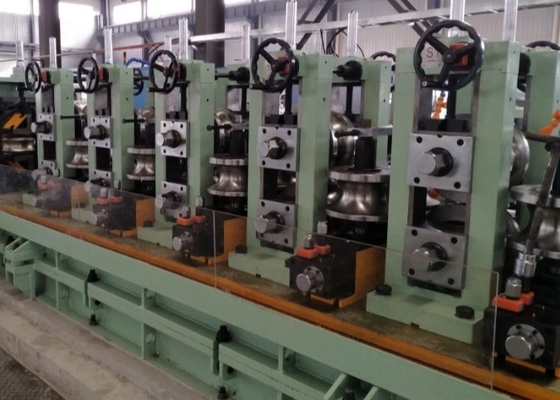

3Формирование и сварка: ERW трубная фабрика использует высокочастотную технологию прямых сварных швов и формовочные машины для сварки стальных полос в трубные формы, формируя необходимую трубку.
4. Формирование и выпрямление: после сварки трубы могут иметь некоторые отклонения в форме и размерах,Поэтому он должен быть скорректирован с помощью процессов формирования и выпрямления, чтобы обеспечить его соответствие спецификациям..
5. Отрезание летящей пилы: сварные и сформированные трубы отрезаются до желаемой длины в соответствии с требованиями клиента, образуя готовые продукты.
6- Складывание и упаковка: последний этап включает в себя складывание и упаковку готовой трубы с помощью складывающих машин или автоматических упаковочных машин.и маркировка их соответствующей информацией для идентификации во время транспортировки и использования.
Диаграмма трубной мельницы
У нас есть профессиональный отдел технического инженера, чтобы предоставить вам чертежи трубной мельницы, подходящие для вашей фабрики
